Protección FV de tipo 2
DS50PVS-1500/51
Código artículo 480571
Available within 3 weeks
- Protección para FV tipo 2
- In : 15kA / Imax : 40kA
- Módulo enchufable
- Teleseñalización
- Aprobado IEC 61643-31, EN 61643-31, EN 50539-11 y UL1449 ed.5
Ficha de datos
Las protecciones DC de tipo 2 DS50PV/51 se destinan a la protección de las redes de alimentación fotovoltaïca.
Se colocan en las extremidades de las líneas de alimentación fotovoltaïcas, especialmente cuando está en exterior.
Esa gama está basada en el uso de varistores específicos, ofreciendo un esquema de protección en modo común o en modo común y diferencial.
Seleccionar una referencia :
|
Tipo de protección
|
IEC | 2 |
|
Red
|
FV 1250 Vdc | |
|
Tensión red FV
|
Uocstc | 1250 Vdc |
|
Tensión máx. FV de operación
|
Ucpv | 1500 Vdc |
|
Corriente residual
Corriente fuga a la Tierra
|
Ipe | < 0.2 mA |
|
Corriente de func. Permanente PV
a tensión Ucpv
|
Icpv | < 0.1 mA |
|
Corriente serie
|
If | Ninguna |
|
Corriente de descarga nominal
15 impulsos 8/20µs
|
In | 15 kA |
|
Corriente de descarga máxima
Capacidad máx. En onda 8/20µs por polo
|
Imax | 40 kA |
|
Soportabilidad a la corriente de corto-circuito FV
|
Iscpv | 15 000 A |
|
Modo(s) de conexión
|
+/-/PE | |
|
Modo(s) de protección
|
Modo Común o Mode Diferenciado | |
|
Nivel de protección +/-
@ In (8/20µs)
|
Up | 5.3 kV |
|
Tecnología
|
MOV | |
|
Conexión à la red
|
Por terminales de tornillos: 2.5-25 mm² / por bus | |
|
Formato
|
Caja modular desenchufable | |
|
Enchufable
|
Sí | |
|
Montaje
|
Carril DIN simetrico 35 mm (EN 60715) | |
|
Material plástico
|
Termoplástico UL94 V-0 | |
|
Temperatura de operación
|
Tu | -40/+85°C |
|
Clase de protección
|
IP20 | |
|
Modo de fallo
|
Desconexión de la protección de la línea FV | |
|
Indicador de desconexión
|
3 indicadores mecánicos | |
|
Módulo(s) enchufable
|
DSM50PV-1500/51 | |
|
Teleseñalización
|
Por contacto seco | |
|
Dimensiones
|
Ver esquema | |
|
Peso
|
0.334 kg |
|
Conformidad con las normas
|
IEC 61643-31 / EN 61643-31 / EN 50539-11 / UL1449 ed.5 | |
|

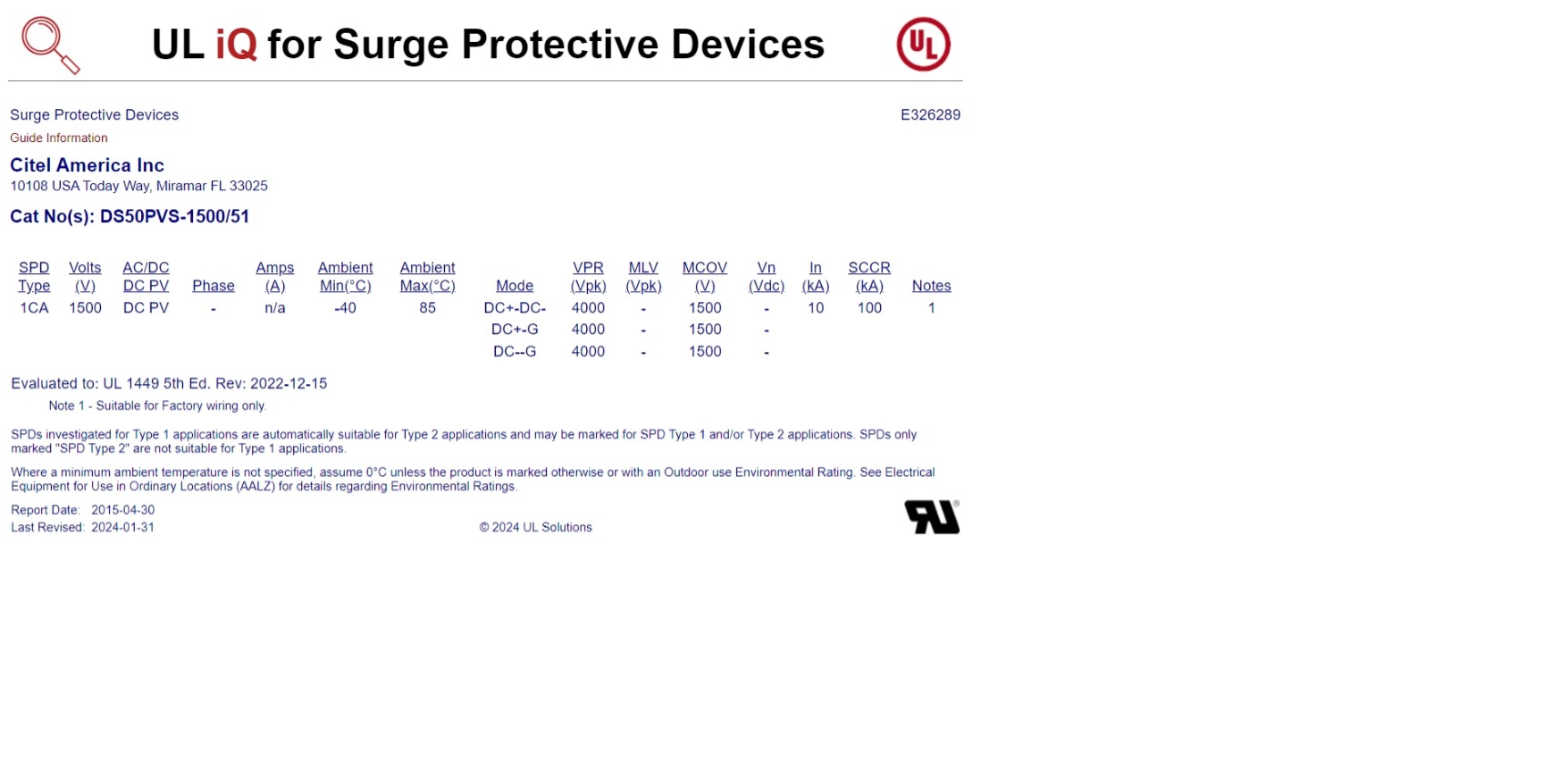

Certificación
|
UL1449 ed.5 |
|
Desconnectadores térmicos
|
Interno | |
|
Fusible de desconexión
|
Ninguna |
